产品简介

MST1174TS是一款应用于电动自行车、摩托车闪光控制器的专用集成电路。直流耐压可达45V，极大提升闪光控制器的可靠性。方案简洁，大幅降低方案成本，提升生产效率，降低产品失效率，提升产品品质。

在使用该芯片时，只需将电池正极与芯片VIN引脚连接，VOUT引脚与灯泡进行连接，CEXT引脚外部放置一个电容，一旦串联开关将VOUT引脚连接到灯泡上，设备就会开始打开/关闭，占空比为50%。

连接在CEXT引脚和VOUT脚之间的外部电容（47uF 25V）用于储存电能在设备导通期间为设备供能。

内置多重保护机制，防止在部分异常应用下闪光控制器以及电动自行车上相关供电线路发生损坏，并且能够在应用恢复正常后自动解决保护。提升闪光控制器自身可靠性的同时，降低电动自行车整车返修概率。

优势特点

■ 内部集成时钟电路，闪烁频率稳定

■ 固定1.42Hz闪烁频率

■ 逐个周期负载过流保护

■ 逐个周期负载短路保护

■ 逐个周期芯片过热关断保护

■ 保护后自恢复功能

■ 150mΩ典型导通内阻

■ 芯片直流耐压达45V，提升系统可靠性

■ 兼容现有闪光控制器双线接口设计

■ 支持总功率30W及30W以内的白炽灯

■ 可用封装：SOP8

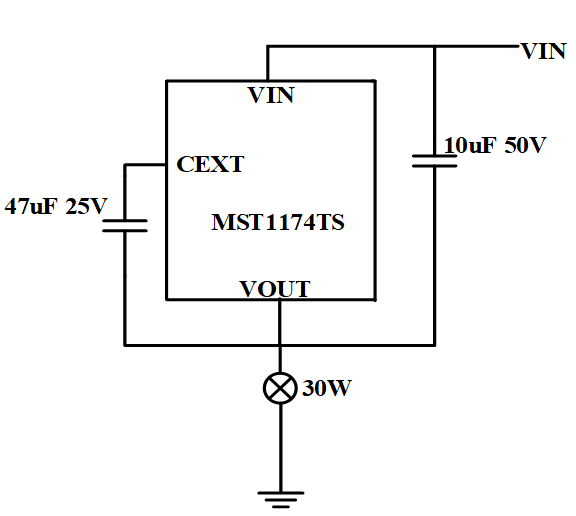

应用电路
