产品简介

MST1696 是一款用于反激变换器的快速关断智能整流器，其内部集成了 100V MOSFET。可提供比二极管整流器更高的效率和功率密度。它可将内部开关管的正向电压压降调节至 40mV，并在漏源电压反向之前，将开关管关断。此器件可以自主生成电源电压，无需辅助绕组，因此非常适用于低输出电压要求的充电器应用或其他具有高端设置的适配器应用。适用于不连续传导模式(DCM)、准谐振模式(QR)和连续传导模式(CCM)等多种模式的应用。

MST1696 采用 SOP8 封装。

优势特点

■ 兼容 DCM、CCM 和 QR 反激转换器

■ 内置MOS耐压高达100V

■ 160uA 低静态电流

■ 5A 驱动电流保证 MOSFET 快速关断

■ 支持最大 200kHz 开关频率

■ 支持低输出电压工作

■ 采用 SOP8 封装形式

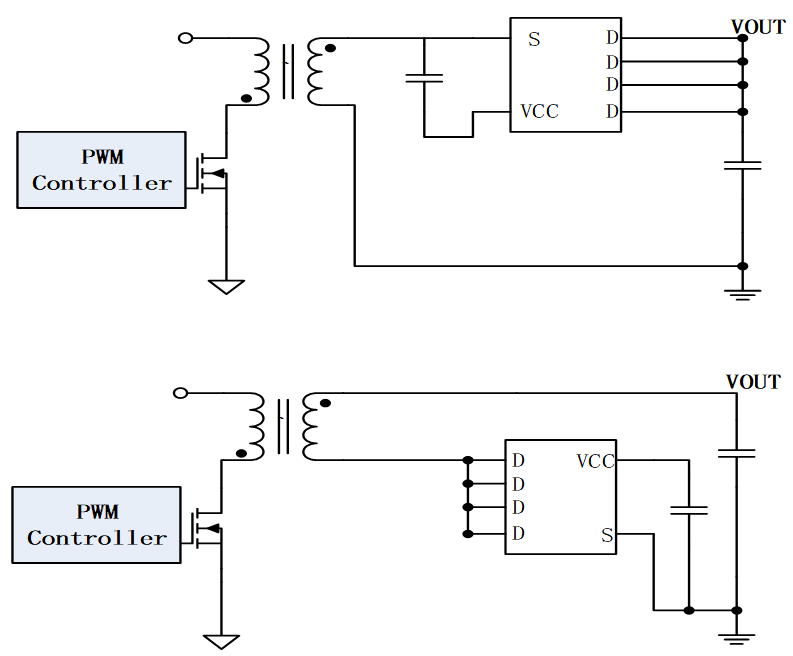

应用电路
