产品简介

MST27524 系列器件是双通道、高速、低侧栅极驱动器，此器件能够有效地驱动 MOSFET 和绝缘栅极型功率管 (IGBT) 电源开关。 使用能够从内部大大降低击穿电流的设计，MST27524 能够将高达 5A 拉电流和 5A灌电流的高峰值电流脉传送到电容负载，此器件还具有轨到轨驱动能力和典型值为 13ns 的极小传播延迟。 除此之外，此驱动器特有两个通道间相匹配的内部传播延迟，这一特性使得此驱动器非常适合于诸如同步整流器等对于双栅极驱动有严格计时要求的应用。 这还使得两个通道可以并连，以有效地增加电流驱动能力或者使用一个单一输入信号驱动两个并联在一起的开关。输入引脚阀值基于 TTL 和 CMOS 兼容低压逻辑，此逻辑是固定的并且与 VDD 电源电压无关。 高低阀值间的宽滞后提供了出色的抗扰度。

优势特点

■ 工业标准引脚分配

■ 两个独立的栅极驱动通道

■ 5A峰值驱动源电流和灌电流

■ 针对每个输出的独立使能功能

■ 与电源电压无关的TTL和CMOS兼容逻辑阈值

■ 针对高抗扰度的滞后逻辑阈值

■ 输入和使能引脚电压电平不受VDD引脚偏置电源电压限制

■ 4.5V至18V单电源范围

■ 在 VDD 欠压闭锁 (UVLO) 期间，输出保持低电平，（以确保加电和断电时的无毛刺脉冲运行）

■ 快速传播延迟（典型值13ns）

■ 快速上升和下降时间（典型值 7ns 和 6ns）

■ 两通道间典型值为 1ns 的延迟匹配时间

■ 针对更高的驱动电流，两个输出可以并联

■ 当输入悬空时输出保持在低电平

■ SOP8封装

■ -40°C 至 +140°C 的运行温度范围

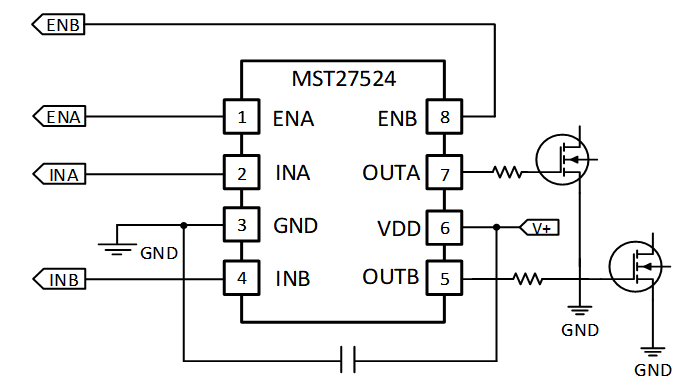

应用电路
